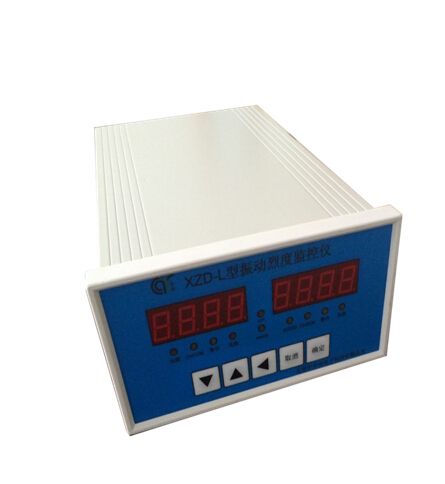

XZD-W型軸瓦振動監測儀，配接X(jué)T-1振動速度傳感器，可測量各種旋轉機械的軸承絕對振動的幅度，可以監測旋轉機械的垂直、水平方向的振動，特別適用于具有滾珠軸承的機器，在這種機器里軸承的振動可較多地傳到機殼上，對旋轉機械進行連續測量和保護，傳感器的安裝應特別注意，不會導致傳感器振幅減低，以及頻率影響被改變或所產生的信號不能代表機器的真實振動，對于電機、壓縮機、風機等需要測量大量振動點的情況，該監測儀尤其適用。
主要功能
汽輪機、水輪機、壓縮機、鼓風機等旋轉類機械的軸瓦振動的監視和保護。
功能說明（智能型）：
1. 顯示功能
振動測量值、Ⅰ值報警、 Ⅱ值報警設定值，可分別在LED數碼管上顯示。
2. 報警功能
當振動幅度超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備。
3. 報警延時時間設定功能
報警延時時間調整范圍0～3秒，以防止現場干擾引起誤報警。
4. 自診斷功能
具備上電、掉電檢測功能，同時斷開報警輸出回路，能有效地抑制儀表的誤報警。
5. 輸出接口
設有電流輸出接口，可與計算機、DCS、PLC系統,無紙記錄儀等設備連接。
技術參數：
1. 傳感器輸入：XT-1振動速度傳感器，靈敏度：20～50mV/mm/S±1%，頻響：5～1000Hz
2. 顯示方式：3位數碼管顯示，準確度:±0.5％
3. 測量范圍：0～500μm（峰—峰值）
4. 電流輸出：4～20mA或0～10mA，負載≦500Ω
5. 報警接點容量：AC220V/3A，DC28V/3A
6. 工作環境: 溫度：0～55℃ 相對濕度：≤95%
7. 工作電源：交流 220VAC±10% 50Hz 功耗≤10W
8. 安裝方式: 盤式
9. 整機尺寸：160（寬）×80（高）×250（深）mm
10. 開孔尺寸：152（寬）×75（高）mm
訂貨指南：
1.XZD-W型振動監控儀必須配置XT-1型振動速度傳感器。
2.選型代號：
XZD-W—A□□—B□□—C□□—D□□
量程選擇A□□:
0 1—— 0～100um；
0 2—— 0～200um；
0 3—— 0～250um；
0 4—— 0～500um
電流輸出B□□:
0 1—— 4～20mA；
0 2—— 0～10mA
傳感器選擇C□□（XT-1振動速度傳感器）:
0 1—— S-ZS型
報警延遲D□□:
0 1—— 0.1秒；
0 2—— 1秒；
0 3—— 3秒
