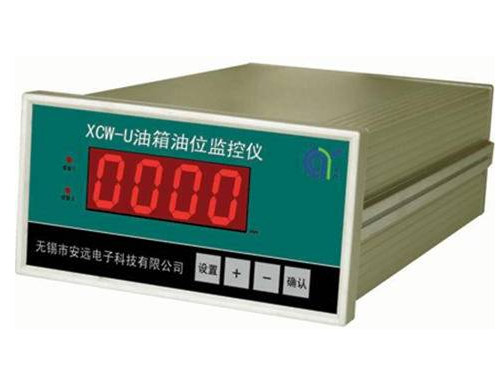

XCW-U型油箱油位監控儀，配接UT-81型油箱油位傳感器，用于汽輪機油箱油位的測量指示,也可用于其它液位的測量。汽輪機在連續高速旋轉的時候，需要配
備一個專門的油箱對其旋轉部件連續進行潤滑和導熱，這樣就有必要用油箱油位監測儀，配接油箱油位傳感器對油箱液位高低進行監測，當液面高度低于一定值時，就需要加注潤滑油來維持汽輪機工作所需，以防不測。
主要功能
汽輪機、水輪機、壓縮機、鼓風機等旋轉類機械的油箱油位的監視和保護。
功能說明：
1. 顯示功能
油箱油位測量值、Ⅰ值報警、Ⅱ值報警設定值，可分別在LED數碼管上顯示，4位數碼管顯示，第一位為符號位。
2. 報警功能
設有兩級報警，用戶可根據需要設定報警值,當油箱油位超過報警設定值時，前面板相應報警指示燈亮，同時監控儀在后面板輸出開關信號，保護被控設備。
3. 報警延時時間設定功能
報警延時時間調整范圍0～3秒，以防止現場干擾引起誤報警。
4. 自診斷功能
具備上電，掉電檢測功能，同時切斷報警、停機輸出回路，能有效地抑制儀表的誤報警。
5. 記錄輸出
設有4～20mA電流輸出接口，可與計算機、DCS、PLC系統,無紙記錄儀等設備連接。
技術參數：
11. 輸入信號：UT-81型油箱油位傳感器輸出信號
2. 顯示方式：4位數碼管顯示，第一位為符號位，準確度:±0.5％
3. 測量范圍：-400～400mm
4. 電流輸出：4～20mA或0～10mA，負載≦500Ω
5. 報警接點容量：AC220V/3A，DC28V/3A
6. 工作環境: 溫度：0～55℃ 相對濕度：≤95%
7. 工作電源：交流 220VAC±10% 50Hz 功耗≤10W
8. 安裝方式: 盤式
9. 整機尺寸：160（寬）×80（高）×200（深）mm
10. 開孔尺寸：152（寬）×75（高）mm
訂貨指南：
1. XCW-U型油箱油位監控儀配置UT-81型油箱油位傳感器。
2. 選型代號：
XCW-U—A□□—B□□—C□□—D□□
量程選擇A□□：
0 1—— -100～100mm
0 2—— -200～200mm
0 3—— -300～300mm
0 4—— -400～400mm
電流輸出B□□：
0 1—— 4～20mA
0 2—— 0～10mA
傳感器選擇C□□：
0 1—— UT-81A位移傳感器
0 2—— UT-81B位移傳感器
0 3—— UT-81C位移傳感器
報警延遲D□□:
0 1—— 0.1秒
0 2—— 1秒
0 3—— 3秒
