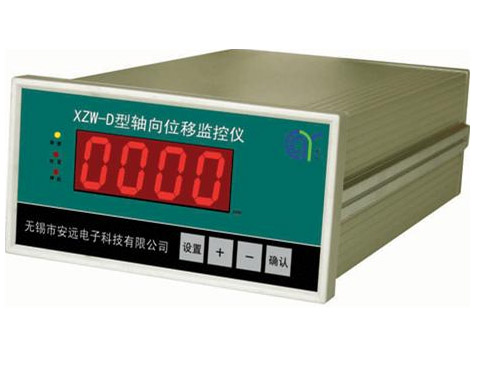

XZW-D型軸向位移{脹差}監控儀是精密測控儀表,配接XD系列電渦流位移傳感器，用于連續監測旋轉機械在啟停和運行過程中大軸或轉子的軸向位置。軸向位
移是機器內部，轉子沿軸心方向，相對于止推軸承二者之間的間隙而言，軸向位移的測量，可以指示旋轉部件與固定部件之間的軸向間隙，對于旋轉機械，如蒸汽輪機，燃汽輪機，水輪機，離心機和軸流壓縮機等，軸承位置是一個十分重要的信號，過大的軸向位置將引起大的機構損壞，而軸向位移監控儀，對止推軸承的損壞，可提出早期報警和保護。完全實現數字化，穩定性好、準確性高、操作簡單、維護方便可靠。友好的人機對話界面，使該產品處于國內領先水平。
主要功能
汽輪機、水輪機、壓縮機、鼓風機等旋轉類機械的軸向位置的監視和保護.
功能說明：
1. 顯示功能
軸向位移測量值、報警、停機設定值，可分別在LED數碼管上顯示。
2. 報警功能
報警、停機、輸入信號故障分別由LED發光管指示。
3. 報警延時時間設定功能
報警延時時間調整范圍0～3秒，以防止現場干擾引起誤報警。
4. 自診斷功能
任何輸入系統的故障，如探頭磨損，導線接觸不良或折斷均能檢出，同時切斷報警、停機輸出回路。
具備上電，掉電檢測功能，同時斷開報警輸出回路，能有效地抑制監控儀誤報警。
5. 輸出接口
設有4-20mA電流輸出通用接口，可與計算機、DCS、PLC系統,無紙記錄儀等設備連接。
技術參數：
1. 傳感器輸入：XD系列電渦流位移傳感器，頻響:0～5KHz
2. 顯示方式: 4位0.8英寸LED數字顯示，準確度:±0.5％
3. 測量范圍: -2.0～+2.0mm(無特殊要求按±1.5mm生產)
4. 電流輸出：4～20mA或0～10mA，負載≦500Ω
5. 報警接點容量：AC220V/3A，DC28V/3A
6. 工作環境: 溫度：0～55℃ 相對濕度：≤95%
7. 工作電源：交流 220VAC±10% 50Hz 功耗≤10W
8. 安裝方式: 盤式
9. 整機尺寸：160（寬）×80（高）×250（深）mm
10. 開孔尺寸：152（寬）×75（高）mm
訂貨指南：
1. XZW-D型軸向位移{脹差}監控儀必須配置XD系列電渦流傳感器。
2. 選型代號：
XZW-D—A□□—B□□—C□□—D□□—E□□
量程選擇A□□：
0 1—— -0.5～0～+0.5mm
0 2—— -1.0～0～+1.0mm
0 3—— -1.5～0～+1.5mm
0 4—— -2.0～0～+2.0mm
電流輸出B□□：
0 1—— 4～20mA
0 2—— 0～10mA
傳感器選擇：C□□(XD系列電渦流傳感器)：
0 1—— Ф8mm傳感器
0 2—— Ф11mm傳感器
0 3—— Ф18mm傳感器
報警延遲:D□□：
0 1—— 0.1秒
0 2—— 1秒
0 3—— 3秒
安裝方向E□□：
0 1—— 遠離探頭增加
0 2—— 遠離探頭減少
